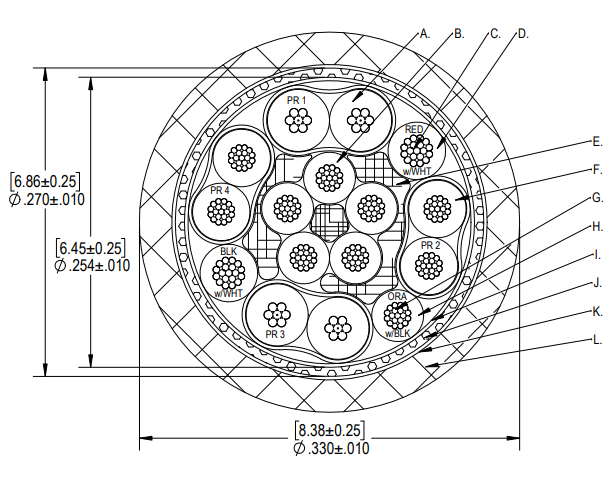

Technical drawing of the marine cable cross-section along with associated component table description.
|
MARINE CABLE COMPONENT DESCRIPTION |
|
|---|---|
|
ITEM |
SPECIFICATION |
|
A |
24/2 SHIELDED ETHERNET PAIR (2 EACH) |
|
B |
24/5 UNSHIELDED SUB ASSEMBLY |
|
C |
22 AWG 19x.0058" [19x0.15mm] TC |
|
D |
9 MILS [0.23mm] XLPE INSULATION 7 MILS [0.18mm] MIN XLPE INSULATION OD: .050 .002" [1.27 0.05m |
|
E |
FLAME RETARDANT POLY FILLER AS NEEDED |
|
F |
24/2 UNSHIELDED RS-485 DATA PAIR (2 EACH) |
|
G |
24 AWG 19x.005" [19x0.13mm] TC |
|
H |
9 MILS [0.23mm] FOAMED XLPE INSULATION 7 MILS [0.18mm] MIN FOAMED XLPE INSULATION OD: .045 .002" [1.14 0.05mm] |
|
I |
ALUMINUM FOIL SHIELD (FOIL OUT) |
|
J |
38 AWG TC BRAIDED SHIELD (75% MIN COVERAGE) |
|
K |
TISSUE PAPER SEPARATOR |
|
L |
28 MILS [0.71mm] PRESSURED TPU JACKET 22 MILS [0.56mm] MIN PRESSURED TPU JACKET JACKET COLOR: BLACK |

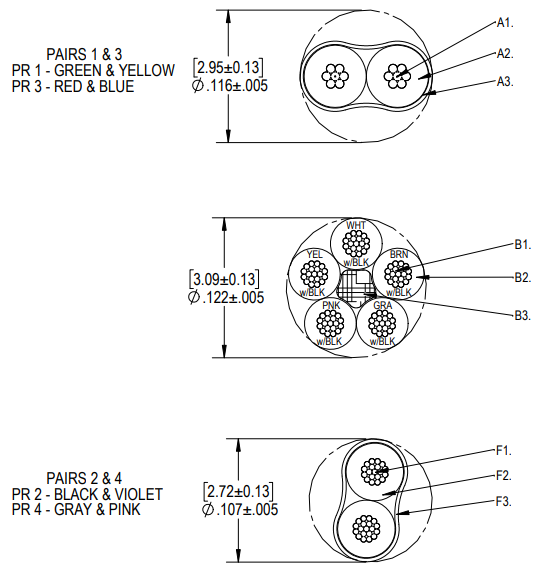

Sub-assembly drawings and associated table description.
|
MARINE CABLE SUB-ASSEMBLY DESCRIPTION |
|
|---|---|
|
ITEM |
SPECIFICATION |
|
A |
24/2 SHIELDED ETHERNET PAIR (2 EACH) |
|
A1 |
24 AWG 7x.0076" [7x0.19mm] TC |
|
A2 |
15 MILS [0.38mm] FOAMED XLPE INSULATION 10 MILS [0.33mm] MIN FOAMED XLPE INSULATION OD: .054 .002" [1.37 0.05mm] |
|
A3 |
ALUMINUM FOIL SHIELD (FOIL IN) |
|
B |
24/5 UNSHIELDED SUB ASSEMBLY |
|
B1 |
24 AWG 19x.005" [19x0.13mm] TC |
|
B2 |
9 MILS [0.23mm] FOAMED XLPE INSULATION 7 MILS [0.18mm] MIN FOAMED XLPE INSULATION OD: .045 +-.002" [1.14 +-0.05mm] |
|
B3 |
FLAME RETARDANT POLY FILLER |
|
F |
24/2 UNSHIELDED RS-485 DATA PAIR (2 EACH) |
|
F1 |
24 AWG 19x.005" [19x0.13mm] TC |
|
F2 |
9 MILS [0.23mm] FOAMED XLPE INSULATION 7 MILS [0.18mm] MIN FOAMED XLPE INSULATION OD: .045 .002 |
|
F3 |
POLYESTER TAPE WRAP |
