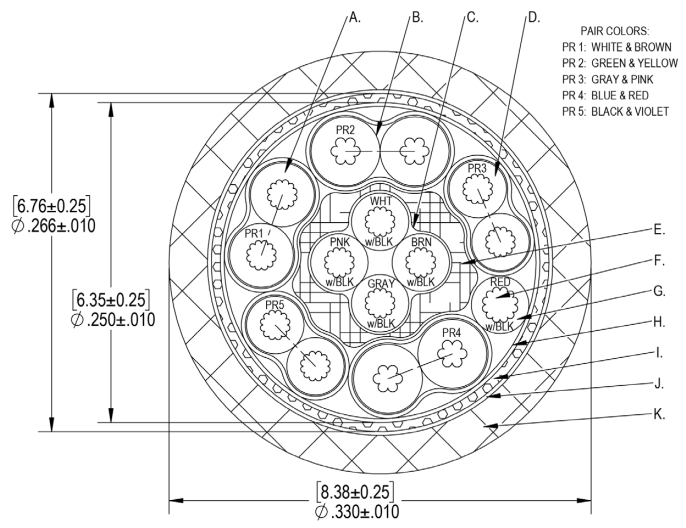

Technical drawing of the marine cable cross-section along with associated component table description.
|
MARINE CABLE COMPONENT DESCRIPTION (LEGACY) |
|
|---|---|
|
ITEM |
SPECIFICATION |
|
A |
24/2 UNSHIELDED RS-232 DATA PAIR (1 EACH) |
|
B |
24/2 SHIELDED ETHERNET PAIR (2 EACH) |
|
C |
24/4 UNSHIELDED QUAD (1 EACH) |
|
D |
24/2 UNSHIELDED RS-485 DATA PAIR (2 EACH) |
|
E |
FLAME RETARDANT POLY FILLER |
|
F |
22 AWG 19x.0058" [19x0.15mm] TC OD: .028 .0 |
|
G |
9 MILS [0.23mm] XLPE INSULATION 7 MILS [0.18mm] MIN XLPE INSULATION OD: .050 .002" [1.27 0.05mm] |
|
H |
ALUMINUM/POLYESTER FOIL SHIELD (FOIL OUT) |
|
I |
38 AWG TC BRAIDED SHIELD (75% MIN COVERAGE) |
|
J |
TISSUE PAPER SEPARATOR |
|
K |
30 MILS [0.76mm] PRESSURED POLYURETHANE JACKET 24 MILS [0.61mm] MIN PRESSURED POLYURETHANE JACKET JACKET COLOR: BLACK |

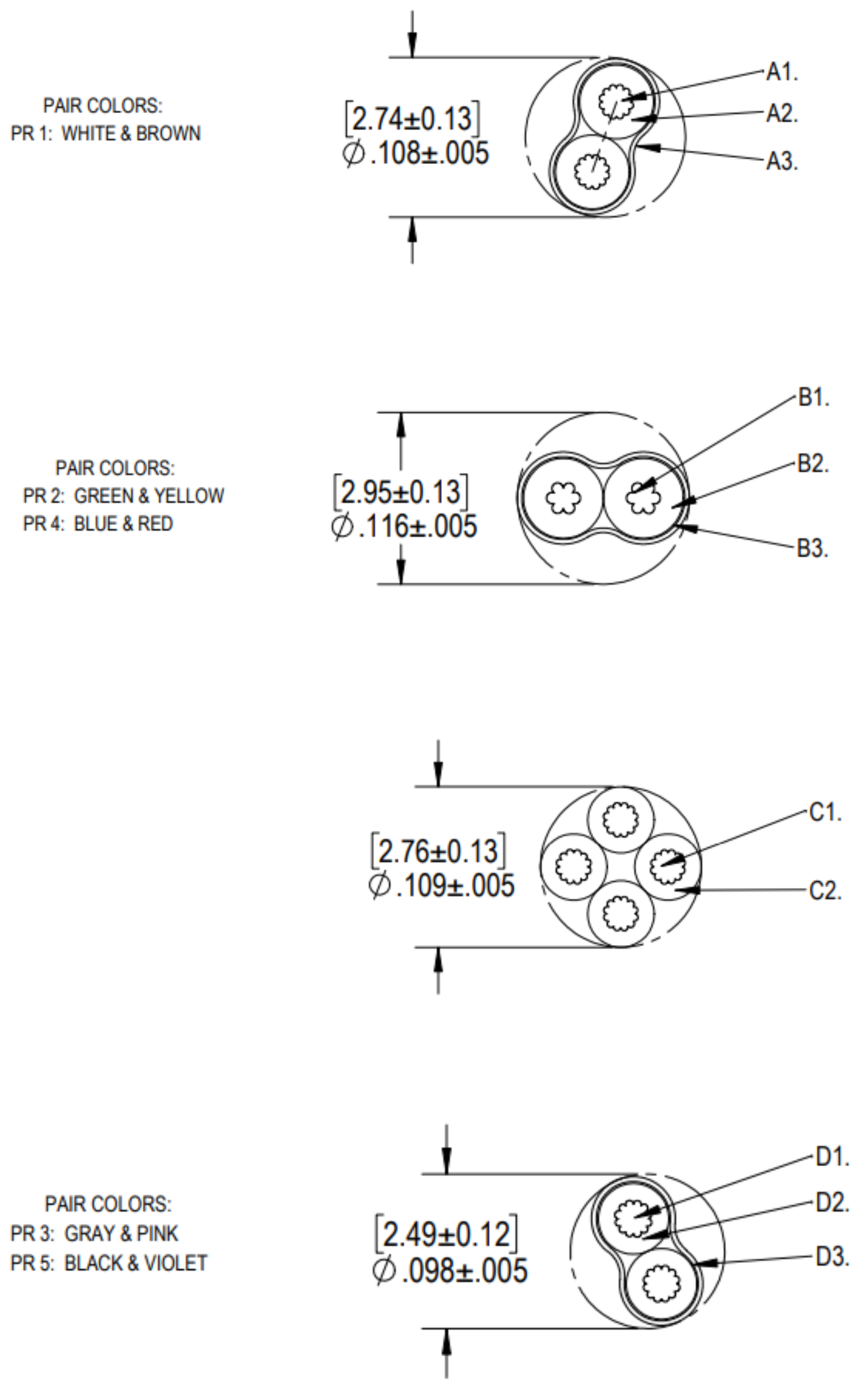

Sub-assembly drawings and associated table description.
|
MARINE CABLE SUB-ASSEMBLY DESCRIPTION (LEGACY) |
|
|---|---|
|
ITEM |
SPECIFICATION |
|
A |
24/2 UNSHIELDED RS-232 DATA PAIR (1 EACH) |
|
A1 |
24 AWG 19x.005" [0.13mm] TC OD: .0236 .0005" [0.60mm 0.01mm] |
|
A2 |
12 MILS [0.31mm] FOAMED XLPE INSULATION 10 MILS [0.25mm] MIN FOAMED XLPE INSULATION OD: .050 .002" [1.27 +-0.05mm] |
|
A3 |
OPAQUE POLYESTER TAPE WRAP |
|
B |
24/2 SHIELDED ETHERNET PAIR (2 EACH) |
|
B1 |
24 AWG 7x.0076" [7x0.19mm) TC OD: .023 .001" [0.58 +-0.03mm] |
|
B2 |
15 MILS [0.38mm] FOAMED XLPE INSULATION 13 MILS [0.33mm] MIN FOAMED XLPE INSULATION OD: .054 .002" [1.37 +-0.05mm] |
|
B3 |
ALUMINUM FOIL SHIELD (FOIL IN) |
|
C |
24/4 UNSHIELDED QUAD |
|
C1 |
24 AWG 19x.005" [0.13mm] TC OD: .0236 .0005" [0.60mm 0.01mm] |
|
C2 |
9 MILS [0.23mm] FOAMED XLPE INSULATION 7 MILS [0.18mm] MIN FOAMED XLPE INSULATION OD: .045 OD: .045 +-.002" [1.14 +-0.05mm] |
|
D |
24/2 UNSHIELDED RS-485 DATA PAIRS (2 EACH) |
|
D1 |
24 AWG 19x.005" [0.13mm] TC OD: .0236 .0005" [0.60mm +-0.01mm] |
|
D2 |
9 MILS [0.23mm] FOAMED XLPE INSULATION 7 MILS [0.18mm] MIN FOAMED XLPE INSULATION OD: .045 +-.002" [1.14 +-0.05mm] |
|
D3 |
OPAQUE POLYESTER TAPE WRAP |
